Применение

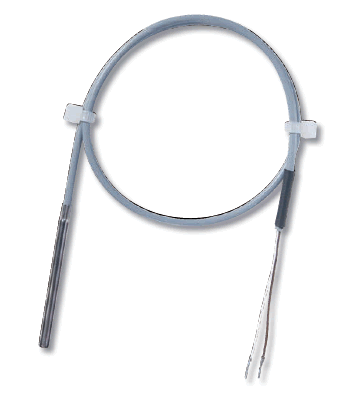

Кабельный датчик температуры предназначен для измерения
температуры в газовых средах в системах кондиционирования,
отопления и охлаждения. Разработан для систем управления и
мониторинга. |
|
|
| |
ТЕХНИЧЕСКИЕ ДАННЫЕ - ПАССИВНЫЙ ВЫХОД |
| |
Длина гильзы |
50mm, 100mm, 150mm,
200mm, 400mm |
| |
Соединительный кабель |
PVC (стандарт), Силикон, PTFE
сечение 0,14mm² / L=1m,
другие стандартные длины
2m, 4m, 6m |
| |
Температура окружающей среды |
PVC: -35°C...+100°C
Силикон: -50°C...+180°C
PTFE: -80°C...+260°C |
| |
Подключение |
2-х проводное (стандарт),
3-х и 4-х проводное (опционально)
(3-х и 4-х проводное исполнение с
силиконовым кабелем невозможно) |
| |
Гильза датчика |
нержавеющая сталь 1.4571, Ø=4mm |
| |
Защита |
6-ти гранная опрессовка кабеля: IP54
завальцованный кабель: IP67 с SI-
защитой (у кабеля PTFE SI-защита
невозможна) |
| |
Примечание |
Список возможных температурных
элементов
Другие длины по запросу. |
| |
ТЕХНИЧЕСКИЕ ДАННЫЕ - АКТИВНЫЙ ВЫХОД |
| |
Длина гильзы |
50mm, 100mm, 150mm,
200mm, 400mm |
| |
Преобразователи:
диапазон измерения |
TRA: 4-20mA / TRV: 0-10V
TRA 1 / TRV 1: -50°C...+50°C
TRA 2 / TRV 2: -10°C...+120°C
TRA 3 / TRV 3: 0°C...+50°C
TRA 4 / TRV 4: 0°C...+160°C
TRA 5 / TRV 5: 0°C...+250°C |
| |
Точность |
±1% от диапазона измерения (при
длине соединительного кабеля не
более 2m) |
| |
Кабель датчика |
Silikon, PTFE (в зависимости от изме-
рительного диапазона )
сечение 0,14mm² / L=1m,
другие стандартные длины
2m, 4m, 6m |
| |
Температура окружающей среды |
-35°C...+70°C (Корпус) |
| |
Питающее напряжение |
TRA: 15-24V= (±10%)
TRV: 15-24V= (±10%) / 24V~ (±10%) |
| |
Потребляемая мощность |
TRA: max. 20mA/24V=
TRV: max. 12mA/24V=
typ. 0,42W/0,84VA |
| |
Корпус |
материал PA6, цвет белый, идентичен
RAL9010 |
| |
Кабельный сальник |
M20 |
| |
Гильза датчика |
нержавеющая сталь 1.4571, Ø=4mm |
| |
Защита |
6-ти гранная опрессовка кабеля: IP54
завальцованный кабель: IP67 с SI-
защитой
(невозможна при TRA5 / TRV5) |
| |
Примечание |
Другие длины по запросу. |
Пример заказа 1: TF14.400.04 Ni1000 260°C, 4x100, 4L
TF14=Тип / 400= Соединительный кабель 4m
04= Диаметр гильзы 4mm
Ni1000= Температурный элемент Ni1000
260°C= Макс. температура 260°C
4x100= Длина гильзы 100mm
4L=4-х проводное подключение
Пример заказа 2: TF14.200.04 TRV 1, 4x150, IP67
TF14= Тип / 200= Соединительный кабель 2m
04= Диаметр гильзы 4mm
TRV 1= Преобразователь 0-10V, -50°C...+50°C
4x150= Длина гильзы 150mm / IP67=защита IP67 |
